氣鎮閥是旋片式真空泵為抽除可凝性氣體而設置的通常，泵抽除的氣體為永久性氣體和可凝性氣體的混合物。在壓縮和排氣的過程中.當可凝性氣體的分壓超過泵溫對應的該氣體飽和蒸氣壓時，可凝性氣體會凝結并混于泵油中。

隨泵油循環，并在返回高真空側時重新蒸發成蒸氣。這會影響泵的抽氣性能。加重泵油的污染程度。氣鎮閥或稱摻氣法可以有效地防止可凝性氣體的凝結，即在壓縮過程中將經過控制的永久性氣體(通常為室溫干操空氣)由氣鎮孔摻入被壓縮氣體中，使可凝性氣體分壓未達到泵溫對應的飽和蒸氣壓力之前，壓縮氣體的壓力已經達到排氣壓力，排氣閥打開?？赡詺怏w同永久氣體一同被排出.油封式機械真空泵普遍裝有氣鎮裝置，因此也叫氣鎮泵。

?

一、氣鎮閥的工作原理

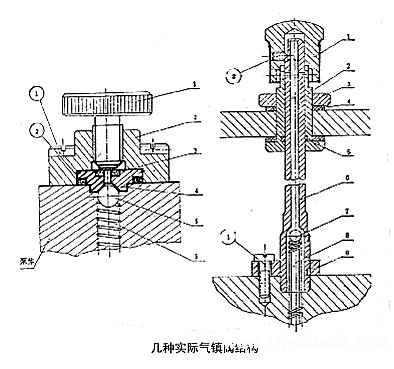

氣鎮閥(摻氣閥)由節流閥和逆止閥兩部分組成，其結構如圖所示。節流閥控制摻人氣體最，逆止閥防止泵腔內氣體壓力高于摻氣壓力時出現返流。

氣鎮孔位置的設置一般有兩種:一種是在泵排氣口附近，當壓縮腔與排氣口相通時，開始摻氣;另一種是設置于端蓋上，當吸氣終了以后，轉子再轉過一個角度(10°~15°)時，露出氣鎮孔，開始摻氣。在摻氣過程中.泵的極限壓力會上升，抽氣速率會下降。如圖1中虛線所示.在低壓時，適當打開氣鎮閥.摻入少量氣體，可以減少泵油沖擊排氣閥引起的噪聲。高速直聯泵在高的泵溫(90℃~100℃)下運行，有利于可凝性氣體的抽出。

為了防止泵噴油、返油.改善泵的潤滑條件，擴大泵的使用范圍，旋片泵還配有多種附件，如油霧捕集器、分子過濾器、塵粒過濾器、化學過濾器、油過濾器等。隨著技術進步和工藝要求的提高，旋片泵的結構更趨完善，性能不斷提高。

二、氣鎮閥的作用

氣鎮閥能加速抽出蒸汽而不致污染油質。如果真空泵只抽出永久性氣體時，氣體不因壓力的增加而液化，則無所謂泵油的劣化，但是如果要用該泵來真空干燥或抽出潮濕空氣,則氣體中不但有永久性氣體而且還有水蒸氣，如果用不帶氣鎮的泵抽出這部分水蒸氣時，蒸汽將液化而溶于油中，油的真空性質劣化，因而降低了泵的抽速和真空度。

為了滿足抽出潮濕空氣的要求，而不致水蒸氣污染油質，所以，真空泵裝有氣鎮裝置，

其原理是在壓縮過程中放入一定量的空氣以提高混合氣體的壓力,混合氣體的壓力為空氣的分壓力和水蒸氣的分壓力之和，在蒸汽的分壓力尚未達到泵溫下的飽和蒸汽壓時，混合氣體，壓力超過排氣閥的壓力而打開排氣閥，使蒸汽來不及在泵腔中液化而被排除泵外。

氣鎮閥另一用途可用以恢復真空泵的極限壓力，有時抽出一般空氣，內含可凝性的氣體較少，一般氣鎮閥是關閉的，但當時間久了，油質卻逐漸被空氣內含有的少量可凝性氣體所污化，對沒有氣鎮機構的泵來說，只有更換新油，或把泵油加熱，讓液化的燕汽蒸發才能恢復泵原有的極限壓力，而對于氣鎮泵來說，只要打開1至2個小時即可恢復真空泵之極限壓力。

當氣鎮閥內部壓力低于外部壓力時，氣鎮閥打開，氣體進入泵腔使泵腔內部可凝性氣體分壓力達到泵溫時的飽和蒸氣壓之前，壓縮氣體的壓力已達到排氣壓力,將可凝性氣體排出;當氣鎮閥內部壓力高于外部壓力時，氣鎮閥關閉。
